こんにちは研究開発室の鈴木です。

こちら新潟では、台風の影響なのか涼しい日もありましたが、
また気温が上がり３０℃以上の日が続いております。

「暑さ寒さも彼岸まで」という言葉もありますので、
もう少しすると過ごしやすい日になるのではないかと期待しています。

さて、私は仕事で毎日のようにＣＡＤを使用しているのですが、たまに

ロゴなどの意匠をＣＡＤに入れて、穴をあけたい、レーザーマーキングをしたいといった要望があります。

ですが、ロゴなどの意匠は画像データ、ＣＡＤは線データを扱うソフトなので一見

できないのではないかと思われるかもしれませんが、イラストレーター(Adobe Illustrator)を使うと割と簡単にできます。

例えばこちら↓のような画像をＣＡＤに取り込みたい場合、

まずイラストレーターで画像を取り込みます。そして

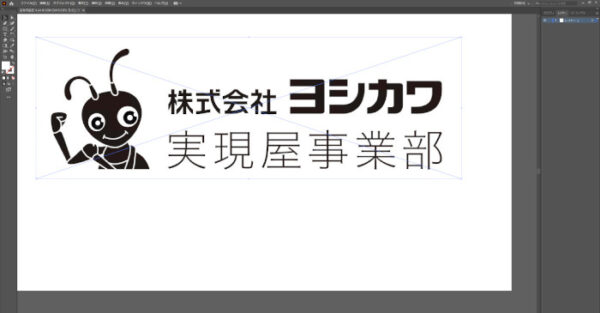

画像を選択した状態で「画像のトレース」という機能を使います↓

するとイラストレーターが画像の輪郭を線データに変換してくれます↓

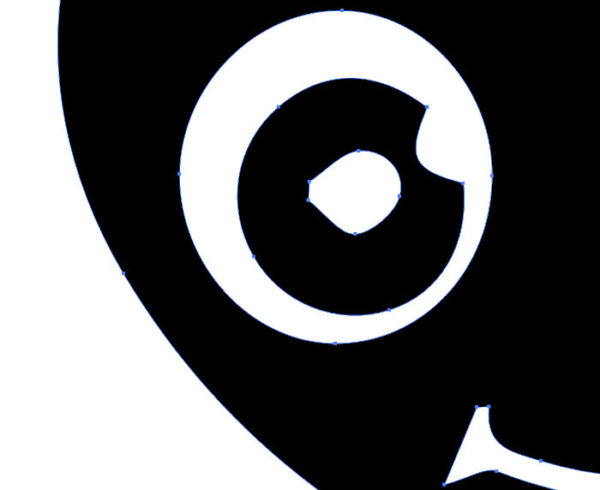

ちょっとわかりずらいですが、青く表示されている線が線データです↓

その後、データをＤＸＦ形式で書き出し、それをＣＡＤデータで読み込みます。

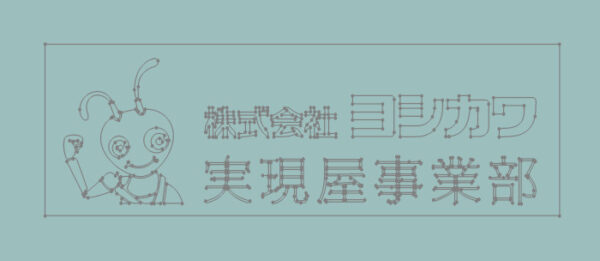

こういった形で読み込まれます↓

線データがうまく変換されなかった場合は補正します。

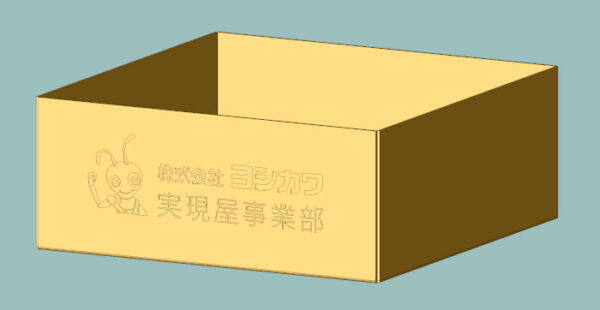

この線データを利用し、ＣＡＤで編集すれば立体にマークを入れたり、穴あけたりすることができます。

このようにご希望のロゴなどを製品に入れることができます。

ＣＡＤ以外のソフトも活用して、出来ることの幅を広げていければと思います。

それではまた
